Lensa dan gambar: Membuka kejelasan dalam penglihatan tertanam

Di dalampenglihatan tertanam, perjalanan cahaya dimulaiLensa dan gambar. Untuk insinyur dan profesional industri, pemahaman yang mendalam tentangoptikbenar -benar vital. Panduan ini akan menjelaskanBagaimana lensa membentuk gambar, klarifikasi lebih luasArti lensa, dan merinci dampaknya yang mendalamkualitas gambardi dalamkamerasistem. Kami juga akan memeriksa caranyaKamera LensaTeknologi bekerja bersama. Akhirnya, kami akan menjawab pertanyaan kunci tentang pembentukan gambar.

Pada intinya,Arti lensamengacu pada perangkat optik. Mereka dirancang untuk menyatu atau menyimpang sinar cahaya. Biasanya terbuat dari bahan transparan seperti kaca atau plastik, lensa menekuk cahaya. Proses ini, yang disebut refraksi, memungkinkan mereka untuk memfokuskan cahaya dan membentuk gambar. Kemampuan mendasar ini sangat penting untuk semua sistem pencitraan modern.

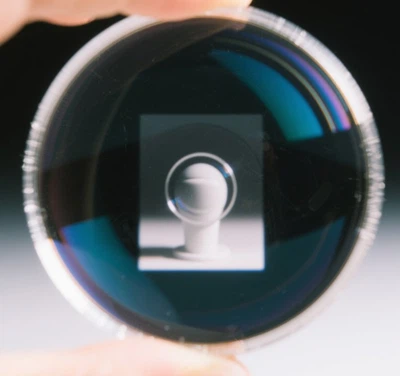

Core Principles Of Lens Imaging

Di sebuahkameraataumodul kamera,lensaadalah pertemuan cahaya komponen pertama. Desainnya yang tepat sangat penting. Ini memastikan penangkapan informasi visual yang jelas dan akurat. Tanpa efektiflensa, tidak ada gambar yang tepat yang dapat dibentuk padasensor gambar.

ProsesBagaimana lensa membentuk gambarsepenuhnya bergantung pada pembiasan. Saat cahaya bergerak dari satu media (seperti udara) ke yang lain (lensamateri) dan kemudian mundur, itu mengubah arah. Lensa secara khusus dibentuk untuk mengendalikan lentur ini.

PalingLensa kameraadalahlensa cembung. Mereka lebih tebal di tengah. Lensa ini menyebabkan sinar cahaya paralel menyatu pada satu titik, yang disebut titik fokus. Konvergensi inilah yang menciptakan citra yang terfokus. Gambar ini bisa nyata atau virtual. Itu tergantung pada jarak objek darilensa.

Memahami pembentukan gambar membutuhkan pembeda antara gambar nyata dan virtual. Konsep ini pentingBagaimana lensa membentuk gambar:

Gambar Nyata:Gambar nyata terbentuk di mana sinar cahayasebenarnya bertemuSetelah melewatilensa. Gambar -gambar ini dapat diproyeksikan ke layar atausensor gambar. Di sebuahkamera,lensamembentuk gambar yang nyata dan terbalik langsung ke sensor.
Gambar virtual:Gambar virtual membentuk di mana sinar cahayatampak berbedadari suatu titik. Namun, mereka tidak benar -benar bertemu di sana. Gambar -gambar ini tidak dapat diproyeksikan. Pikirkan melihat melalui kaca pembesar; Gambar yang diperbesar yang Anda lihat adalah virtual.

Untukkamerasistem, tujuan utamanya adalah menciptakan yang jelas, tajamgambar sungguhandisensor gambar. Gambar ini kemudian menjadi data digital.

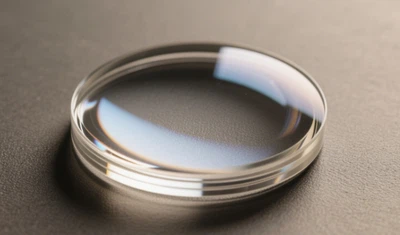

Concave Lens

Pertanyaannya, "Apakah lensa mempengaruhi kualitas gambar?"Memiliki jawaban sederhana: ya, tentu saja.lensabisa dibilang komponen yang paling penting. Itu sangat mempengaruhi finalkualitas gambardari akameraataumodul kamera. Desain dan presisi manufakturnya secara langsung memengaruhi setiap aspek gambar yang ditangkap.Peran lensa dalam modul kameratelah disebutkan dalam artikel kami sebelumnya. Anda dapat merujuk pada karya kami sebelumnya untuk detailnya.

IniBagaimana lensa mempengaruhi kualitas gambar:

Ketajaman dan Resolusi:Berkualitas tinggilensaMemastikan sinar cahaya berkumpul dengan tepat. Ini menghasilkan gambar yang tajam dengan resolusi tinggi. Lensa yang buruk menyebabkan kekaburan dan kurangnya detail. Ini terjadi bahkan dengan resolusi tinggisensor gambar.
Kontras:BaguslensaMinimalkan pencar cahaya dan pantulan internal. Ini menghasilkan gambar dengan kontras yang kuat. Area terang dan gelap terdefinisi dengan baik.
Akurasi Warna:CanggihlensaDesain sering menggunakan beberapa elemen kaca dan pelapis khusus. Ini benar untuk penyimpangan kromatik. Ini memastikan warna diterjemahkan secara akurat, tanpa pinggiran atau distorsi.
Kontrol Distorsi:Lensa dapat memperkenalkan berbagai distorsi. Contohnya termasuk efek laras atau pinchion. Berkualitas tinggilensadirancang untuk meminimalkan ini. Ini memastikan garis lurus tampak lurus.
Pertemuan ringan (aperture):Itulensamaksimumbukaanmenentukan berapa banyak cahaya yang bisa dikumpulkan. Yang lebih luasbukaan(Lower F-Number) sangat penting untuk kinerja cahaya rendah yang baik. Ini berdampak langsungkualitas gambardalam kondisi yang menantang.

Untukpenglihatan tertanamAplikasi, presisi dan keandalan adalah yang terpenting. Berinvestasi dalam kualitas tinggilensa kamerasangat penting. Itu secara langsung memengaruhi keakuratan berikutnyavisi mesinalgoritma.

Hubungan antaraKamera LensaKomponen sangat saling bergantung. AkameraBukan hanya sensor. Ini adalah sistem yang disetel dengan halus. ItulensaDansensor gambarBekerja dalam harmoni yang sempurna.

Format optik yang cocok:ItulensaLingkaran gambar (format optik) harus menutupi seluruh areasensor gambar. Kalau tidak, sudut gambar akan gelap (vignetting).
Panjang fokus dan bidang pandang:ItuPanjang fokus lensamenentukanbidang pandang (FOV)ditangkap olehkamera. Insinyur memilih lensa berdasarkan kebutuhan spesifik. Ini bisa menjadi tampilan sudut lebar untuk pengawasan atau pandangan sempit dan diperbesar untuk diperiksa.
Bukaan dan Sensitivitas: A Bukaan lensamenentukan berapa banyak cahaya mencapaisensor gambar. Yang lebih besarbukaanmemungkinkan kinerja cahaya rendah yang lebih baik. Ini juga memungkinkan kecepatan rana yang lebih cepat. Ini sangat penting untuk menangkap benda yang bergerak dengan bersih.
Jarak kerja:Untuk banyak orangvisi mesinAplikasi, ThelensaMengatur jarak kerja yang optimal dari objek. Ini sangat penting untuk pengukuran yang tepat dan panduan robot.

Memilih hakKamera LensaKombinasi adalah tugas teknik yang kompleks. Ini membutuhkan resolusi penyeimbangan, sensitivitas, kecepatan, dan faktor lingkungan.

Convex Lens Vs Concave Lens

Pertanyaannya, "Apakah lensa mata membentuk gambar yang nyata?"Memiliki jawaban yang jelas: ya. Mata manusialensaadalah alensa cembung. Berfungsi seperti alensa kamera. Ini memfokuskan sinar cahaya dari dunia eksternal ke retina. Retina ada di belakang mata.

Gambar yang terbentuk pada retina adalah agambar sungguhan. Ini juga terbalik (terbalik) dan terbalik (kanan-kiri). Otak kita kemudian memproses gambar terbalik dan terbalik ini. Itu membalikkannya kembali ke bagaimana kita memandang dunia. Contoh biologis ini dengan sempurna menggambarkan prinsip inti dariBagaimana lensa membentuk gambardengan menyatukan cahaya ke bidang fokus.

Di luar dasar -dasarnya, insinyur masukpenglihatan tertanammenghadapi pertimbangan lanjutan untukLensa dan gambar. Ini berdampak langsung pada kinerja dan keandalan sistem.

TIDAKlensasempurna. Semua lensa memperkenalkan beberapa tingkat penyimpangan. Ini adalah cacat optik. Mereka mencegah pembentukan gambar yang sempurna. Penyimpangan umum meliputi:

Penyimpangan Kromatik:Berbagai warna fokus cahaya pada titik yang sedikit berbeda. Ini menyebabkan fringing warna. Multi-elemenlensaGunakan jenis kaca yang berbeda untuk memperbaikinya.
Penyimpangan bola:Sinar cahaya melewati berbagai bagian bolalensafokus pada titik yang berbeda. Asphericlensadirancang untuk memperbaikinya. Ini meningkatkan ketajaman.
Koma:Sumber cahaya off-axis muncul sebagai kabur berbentuk komet.
Astigmatisme:Poin muncul sebagai garis dalam orientasi yang berbeda.

Kinerja tinggiLensa modul kameramenggabungkan beberapa elemen lensa. Mereka menggunakan desain canggih untuk meminimalkan penyimpangan ini. Ini memastikan lebih unggulkualitas gambaruntuk menuntutvisi mesintugas.

ModernLensa modul kamerasering menampilkan pelapis khusus. Pelapis ini mengurangi refleksi. Ini meningkatkan transmisi dan kontras cahaya. Mereka juga melindungi dari goresan atau kerusakan lingkungan. Untuk industri atau di luar ruanganpenglihatan tertanamSistem, faktor lingkungan sangat penting. Ini termasuk suhu, kelembaban, dan getaran. Lensa harus kuat. Mereka perlu mempertahankan integritas optik dalam kondisi ini. Di sinilah kualitas bangunan secara keseluruhanlensaMajelis sangat penting.

Insinyur memilih antara tetaplensa panjang fokus(lensa utama) dan variabellensa panjang fokus(Lensa zoom atau variifokal). Lensa tetap biasanya menawarkan unggulkualitas gambardan lebih besarAperturesuntuk ukuran dan biaya mereka. Lensa variabel memberikan fleksibilitas. Mereka memungkinkan menyesuaikanbidang pandangtanpa mengubah fisiklensa. Pilihannya tergantung pada kebutuhan aplikasi: kinerja optik versus kemampuan beradaptasi.

Interaksi yang tepat dariLensa dan gambarmendukung sejumlah besar teknologi modern.

Dalam aplikasi otomotif,Lensa dan gambarsangat penting untuk keselamatan dan otonomi. Sudut lebarLensa modul kameradigunakan untuk spion, surround-view, dan sistem pemantauan pengemudi. Berkualitas tinggilensasangat penting untuk ADAS (sistem bantuan pengemudi tingkat lanjut). Mereka memungkinkan deteksi objek yang akurat dan menjaga jalur. Pasar Kamera Otomotif Global diproyeksikan akan menjangkauUSD 14,5 miliar pada tahun 2028(Mordor Intelligence, 2023). Pertumbuhan ini didorong oleh kemajuanKamera Lensateknologi.

Visi mesinsangat bergantung pada spesialisasilensa. Ini menangkap gambar yang tepat untuk inspeksi, pengukuran, dan panduan robot. Telecentriclensa, misalnya, menghilangkan kesalahan perspektif. Ini sangat penting untuk pengukuran dimensi yang akurat. Yang ditangkap dengan benarLensa dan gambarTentukan keberhasilan kontrol kualitas dan proses otomatisasi.

Dari endoskop ke mikroskop, spesifiklensadirancang khusus untuk medis dan ilmiahkamerasistem. Resolusi tinggilensaAktifkan diagnostik terperinci dan pengamatan penelitian kritis. Kejelasan dan ketepatangambardibentuk oleh inilensatidak dapat dinegosiasikan untuk analisis yang akurat.

Setiap smartphone bergantung pada kecil, canggihLensa modul kamera. Miniatur inilensaharus memberikan luar biasakualitas gambarmeskipun ukurannya. Permintaan yang berkelanjutan untuk kamera ponsel yang lebih baik mendorong inovasi berkelanjutanlensaTeknik Desain dan Manufaktur. Pasar Sensor Gambar Global, sangat dipengaruhi oleh selulermodul kamera, diperkirakan akan melebihi$ 30 miliar pada tahun 2029(MarketSandmarkets, 2024). Ini menyoroti pentingnya abadi untuk menyertailensa.

Tarian rumit antaraLensa dan gambarsangat mendasar untuk setiap sistem visual. MemahamiBagaimana lensa membentuk gambarbukan hanya akademisi; Ini adalah kebutuhan praktis untukpenglihatan tertanaminsinyur. Itumakna lensamelampaui lentur cahaya belaka; itu adalah penjaga gerbangkualitas gambar. Memilih yang benarKamera LensaKombinasi adalah yang terpenting untuk pengembangan aplikasi yang berhasil. Saat teknologi berlangsung, inovasi berkelanjutanlensaDesain akan tetap di garis depan. Itu akan mendorong batasan apapenglihatan tertanambisa mencapai.

Siap mengoptimalkan Andapenglihatan tertanamproyekdengan tepat cocokLensa dan gambar? Hubungi para ahli kamiuntuk bimbingan dan solusi yang disesuaikan yang memenuhi persyaratan pencitraan Anda yang tepat.
